Metalli lõikamise protsessi inventuur, milline töötlemisviis on sobivam?

Mehaanilise töötlemise valdkonnas on metalli lõikamine kõige elementaarsem ja kõige sagedamini kasutatav protsess, metalllõikamise töötleminejaguneb mitmeks, seal on treimine, puurimine, puurimine, hööveldamine, avamine, freesimine ja lihvimine. Täna saate neid protsesse mõista, et tegelikku töötlemist saaks paremini rakendada.

1. Pööramine

Pööramine viitab tooriku pöörlemisele kui põhiliigutusele, lõikeriist liigub sirgjooneliselt lõikeprotsessi ettenihke liikumisena.

Kohaldatavad stsenaariumid: silindriline, kooniline, otsapinna ja muude pöörlevate kereosade töötlemine

Töötlemisseadmed: CNC treipink, tavaline treipink

Eelised:

Sobib suure täpsusega pöörlevate osade töötlemiseks

Stabiilne lõikamisprotsess, parem pinnakvaliteet

Võib olla sisemine ja välimine ümmargune, keermestamine, soonimine ja muu töötlemine

Puudused:

Ei sobi keeruliste kujuga mittepöörlevate osade jaoks

Piiratud võime töödelda asümmeetrilisi toorikuid

2. Freesimine

Freesimine tähendab freesi pöörlemist kui põhiliikumist, tooriku või freesi pöörlemist kui freesi ettenihke liikumist.lõikamise töötleminemeetod.

Kohaldatavad stseenid: tasapinna, pinna, soonte, hammasrataste ja muude keerukate kujundite töötlemine

Töötlemisseadmed: vertikaalne freespink, horisontaalne freespink, CNC-töötluskeskus

Eelised:

Kohaldatav mitmesuguste keeruka kujuga osade puhul

Saab läbi viia mitmeteljelise ühendustöötluse, näiteks viieteljelise freesimise

Kõrgem tootmise efektiivsus, sobib masstootmiseks

Puudused:

Lõikeriistade kiirem kulumine, suuremad kulud

Tööpinkide kõrgemad jäikuse nõuded

3. Hööveldamine

Hööveldamine viitab lõiketöötlemismeetodile, mille puhul hööveltööriist ja toorik teevad horisontaalsuunas edasi-tagasi liigutusi üksteise suhtes sirgjooneliselt.

Kohaldatavad stseenid: suur lennuk, juhtsiin ja muu pika käiguga töötlemine

Töötlemisseadmed: pukkhöövel, bullhead höövel

Eelised:

Sobib suuremõõtmeliste toorikute töötlemiseks

Lihtne seadmete struktuur, lihtne hooldus

Puudused:

Madal töötlemise efektiivsus, järk-järgult asendatud freesimisega

Täpsus ja pinna kvaliteet üldiselt

4.Lihvimine

Lihvimine viitab töödeldava detaili pinna töötlemise meetodile, pöörates abrasiivtööriista suurel lineaarsel kiirusel.

Kohaldatavad stsenaariumid: ülitäpne pinnatöötlus, kõva materjali viimistlus

Töötlemisseadmed: pinnaveski, silindriline veski, tsentriteta veski jne.

Eelised:

Kõrge töötlemistäpsus kuni mikronini

Sobib karastatud terasele, keraamikale ja muudele kõvadele ja rabedatele materjalidele

Puudused:

Madalam töötlemise efektiivsus

Lihvketta kulumine nõuab regulaarset puhastamist

5. Puurimine

Puurimine viitab lõikemeetodile, mille puhul puurimistööriist liigub tooriku suhtes ja teeb aksiaalset ettenihke liikumist tooriku aukude töötlemiseks.

Kohaldatavad stseenid: aukude töötlemine, näiteks läbiv auk, pime auk, keermestatud alumine auk jne.

Töötlemisseadmed: puurmasin, töötluskeskus, treipink

Eelised:

Spetsialiseerunud aukude töötlemiseks, kõrge efektiivsusega

Saab sobitada erinevate puuritega, nagu keerdtrellid, kesktrellid, sügava auguga puurid jne.

Puudused:

Kehtib ainult aukude töötlemisel, üks funktsioon

Lihtne kõrvale pöörata ja laastud raskesti eemaldatavad sügavate aukude töötlemisel.

6. Igav

Puurimine viitab lõikemeetodile, mis kasutab puurimistööriista pöörlemist põhiliigutusena ja tooriku või puurimistööriista etteande liikumisena.

Kohaldatav stseen: suur auk, kasti tüüpi osad, näiteks mootoriplokk

Varustus: puurmasin, töötluskeskus

Eelised:

Suure täpsusega aukude töötlemine, eriti suure läbimõõduga sügav auk

Saab üheaegselt lõpule viia freesimist, koputamist ja muud komposiittöötlust

Sobib raskete ja suurte toorikute jaoks

Puudused:

Suur investeering seadmetesse, sobib professionaalseks töötlemiseks

Väikeste aukude töötlemise efektiivsus ei ole nii hea kui puurimine

7. Broaching

Süvendamine viitab tõmbejõu kasutamisele aksiaalse liikumise mõjul töödeldava detaili sise- ja välispinnale.lõikamise töötleminemeetodid.

Kohaldatav stseen: sisemine võtmeava, spline, vormitud auk ja muu partii töötlemine

Töötlemisseadmed: avamismasin

Eelised:

Keerulisi kujundeid saab töödelda ühe käiguga

Kõrge töötlemistäpsus, hea pinnakvaliteet

Puudused:

Lõikeriista kõrge hind, sobib ainult masstootmiseks

Piiratud töötlemisvahemik, ei sobi ühes tükis väikese partii tootmiseks

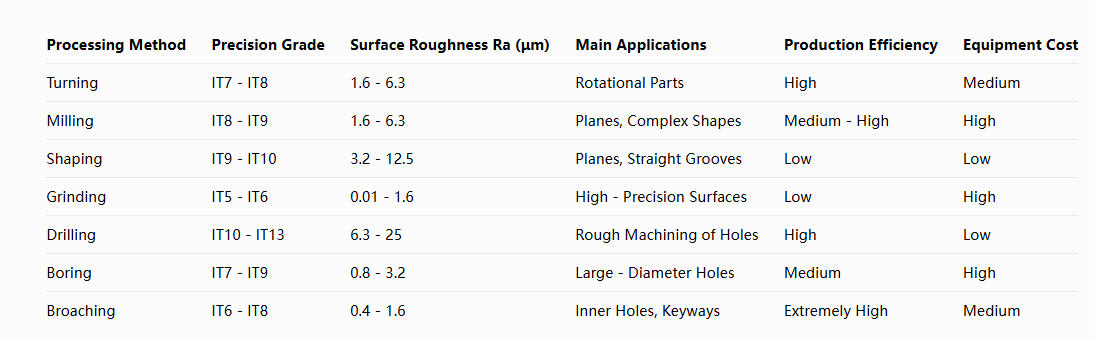

Kuidas valida õiget töötlemismeetodit?

Valige vastavalt detaili kujule:

Pöörlevate osade puhul on eelistatud pööramine

Tasaste pindade või keerukate kujundite jaoks kaaluge freesimist

Kitsas tasapinnas saab valida höövelduse

Valige vastavalt täpsusnõuetele:

Kõrge täpsuse nõuded valivad lihvimise või avamise

Treimine või freesimine üldise täpsuse tagamiseks

Valige vastavalt tootmispartiile:

Masstootmiseks kaaluge läbimurdmist või spetsiaalseid tööpinke

Üksikosa väikese partii valikus üldotstarbelisi tööpinke, nagu treipingid, freespingid

Valige vastavalt materjali kõvadusele:

Lihvimisel eelistatakse kõrge kõvadusega materjale

Üldiste metallmaterjalide jaoks on saadaval erinevad meetodid

Õige lõikemeetodi valimine võib oluliselt parandada töötlemise efektiivsust ja kvaliteeti! Igal töötlemismeetodil on oma ainulaadsed eelised ja tegelikus tootmises kasutatavad stsenaariumid nõuavad sageli mitme protsessi kombinatsiooni.
