Kuidas T-pilu lõikurit joondada?

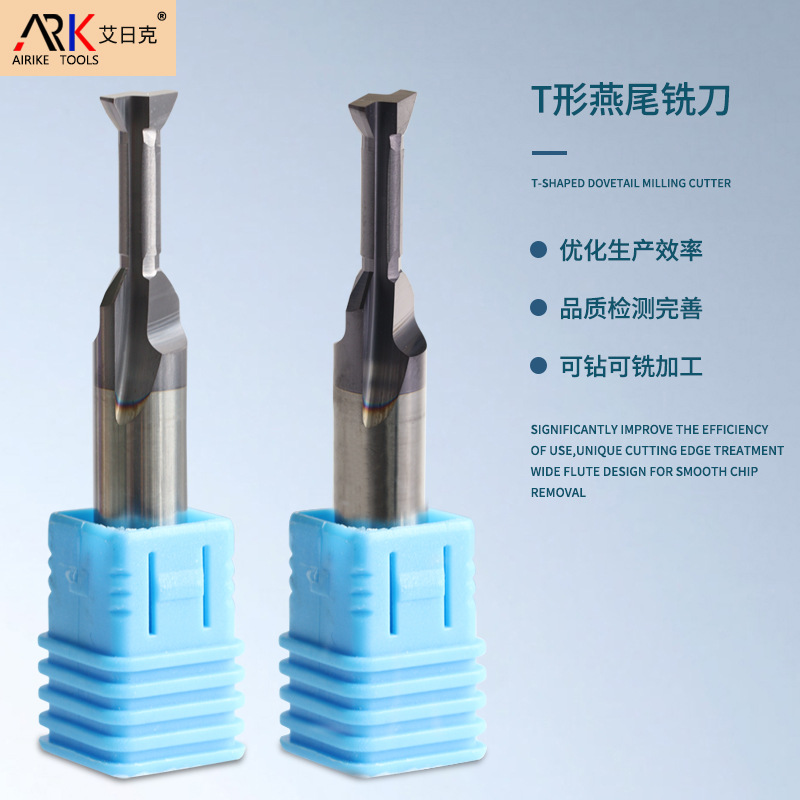

T-pilu frees, tuntud ka kui T-pilu frees või poolringfrees, on oluline tööriist T-kujuliste pilude ja külgsoonte töötlemisel. Laialdaselt kasutatav vormide valmistamisel ja mehaanilisel töötlemisel, õige joondamine on töötlemise täpsuse ja tõhususe tagamiseks hädavajalik. Niisiis, kas teate, kuidas T-pilu lõikurit joondada?

Spetsiifiline meetod on järgmine:

I. Ettevalmistused enne joondamist

Kontrollige tööpingi spindli täpsust ja stabiilsust, et vältida lõdvenemist või võnkumist. Puhastage tööriist ja kinnitus, eemaldades õli ja saasteained. Valmistage ette abitööriistad, nagu tööriista eelseadistusseade, näidik ja mõõteplokid, et panna alus tööriista täpsele seadistamisele.

II. Tööriista seadistamise põhietapid

Esiteks installige tööriist. Kinnitage turvaliseltT-piluga nukkr spindlil, et vältida lahtitulekut töötlemise ajal.

Teiseks, tööriista joondamine: reguleerige tööriista asendit näidiku või tööriista seadistusseadme abil, et joondada see tooriku töötlemise viitega – see on tööriista seadistamise oluline samm.

Kolmandaks, tööriista kõrguse seadistus: määrake lõikesügavus vastavalt töötlemisnõuetele, et soone sügavus vastaks joonise spetsifikatsioonidele.

III. Tööriistade seadistamise tehnikad erinevate stsenaariumide jaoks

Standardse T-pilu töötlemisel kasutage tööriista otseseadistusmeetodit, määrates asukoha visuaalse kontrolli ja lihtsa mõõtmise abil. Kiilusoonte ülitäpne töötlemine nõuab tööriista täppisseadet tööriista eelseadistaja või ketta indikaatori abil. Tarkvara, nagu UG, saab simuleerida tööriistaradu eelseadistatud freesimiseks alt-üles, võimaldades keerulist soone töötlemist tõhususe ja täpsuse suurendamiseks.

IV. Ettevaatusabinõud

Kvaliteedi- või ohutusprobleemide lõdvenemise vältimiseks tagage alati tööriista kindel kinnitus. Seadistage tööriista õrnalt, et vältida tööriistade või toorikute kahjustamist. Säilitage puhas tööriista seadistamise keskkond. Suure täpsusega töötlemiseks tehke toiminguid kontrollitud temperatuuriga keskkonnas, et minimeerida termilist mõju täpsusele.

Üldiselt on T-kujuliste pilulõikurite tööriistade seadistamine väga tehniline ülesanne, mis nõuab operaatoritelt laialdasi erialaseid teadmisi ja praktilisi kogemusi.

Usume, et õigete tööriistade seadistusmeetodite ja -tehnikate valdamisega saate tõhusalt parandada töötlemise kvaliteeti ja tõhusust, pikendada tööriista eluiga ja teenida oma ettevõttele suuremat majanduslikku kasu.
